Экскаватор либхер 944 коды ошибок

Keyboard

No CAN bus connection to ESP01 board — E 305

Display

No connection between keyboard & display — E 308

Display

No Software compatibility between keyboard and display — E 309

BST

No compatibility between hardware coding and software coding — E 319

BST

No reception of recognised machine typ by BBT — E 321

BST

Unknown Hardware coding — E 322

Hand signal sensor boom 1

Short circuit to earth — E 411

Short circuit + 24 V or Cable break — E 413

Hand signal sensor boom 2

Short circuit to earth — E 414

Short circuit + 24 V or Cable break — E 416

Hand signal sensor bucket 1

Short circuit to earth — E 417

Short circuit + 24 V or Cable break — E 419

Hand signal sensor bucket 2

Short circuit to earth — E 420

Short circuit + 24 V or Cable break — E 422

Hand signal sensor stick 1

Short circuit to earth — E 423

Short circuit + 24 V or Cable break — E 425

Hand signal sensor stick 2

Short circuit to earth — E 426

Short circuit + 24 V or Cable break — E 428

Hand signal sensor swing 1

Short circuit to earth — E 429

Short circuit + 24 V or Cable break — E 431

Hand signal sensor swing 2

Short circuit to earth — E 432

Short circuit + 24 V or Cable break — E 434

Travel signal 1

Cable break — E 437

Travel signal 2

Cable break — E 440

Short circuit + 24 V — E 442

Joystick left

Short circuit to earth or Cable break — E 443

Short circuit + 24 V — E 445

Joystick right

Short circuit to earth or Cable break — E 446

Short circuit + 24 V — E 454

Rotation gear speed

Short circuit to earth or Cable break — E 455

Short circuit to eart — E 456

Fuel tank sensor

Short circuit + 24 V or Cable break — E 458

Output stage ESP01 Connection default — E 601

Источник

Видео

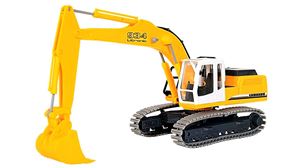

Модель разрабатывалась для перемещения больших масс материалов и груза из шахт и карьеров. Однако сегодня Liebherr 944 нашел применение в многообразных областях. спецтехника применяется для выполнения погрузочно-разгрузочных операций, при сносе и разборке сооружений и зданий, в перевалочных работах, в промышленном и городском строительстве, для рытья котлованов, траншей и канав. Модель оснащается ковшом среднего объема и является весьма многофункциональной.

Усиленная конструкция делает ее пригодной для выполнения работ с повышенной нагрузкой. Производитель предлагает для Либхер 944 широкий набор вариантов шасси и оснащения, что позволяет потребителю выбрать оптимальную для определенных работ конфигурацию. Выпуск экскаватора осуществляется на предприятии, расположенном в Германии, что автоматически гарантирует высокое качество деталей продукта.

Одной из ключевых особенностей техники считается длинная стрела ковша, которая в разы превышает длину самой машины. Повышенную устойчивость обеспечивает гусеничный ход. Треть нагрузки ковша передается на агрегат ходовой части. Это позволяет технике поднимать грузы большой тяжести.

В базовой комплектации Liebherr 944 оснащается системой кондиционирования воздуха, управляемой посредством датчика автоматики холостого хода. опять же имеется специализированная система, увеличивающая устойчивость при использовании техники на скальном грунте. специализированное лакокрасочное покрытие и толстый слой металла делают машину устойчивой к внешнему воздействию и коррозии.

На основе данного экскаватора выпускается несколько специализированных модификаций:

версия Liebher 944B отличается измененными габаритами и оптимизированным мотором. Она оснащается ковшом с другими размерами и объемом.
Liebherr 944 C оборудуется современной гидравлической системой, сокращающей затраты на обслуживание и потребление топлива. Производительность данной модификации несколько выше, чем у стандартного варианта.

Уникальные особенности делают Либхер 944 одной из лучших моделей своего класса и гарантируют его быструю окупаемость.

Машина была разработана для перемещения большого количества груза из карьеров и шахт. На сегодняшний день экскаватор применяется в строительстве, в разборке и сносе домов или других сооружений. За счет широкого ковша Liebherr 944 эффективен в промышленной перевалке. Компания предоставляет большой выбор дополнительного оборудования и вариантов шасси. Это позволяет создать индивидуальную конфигурацию для конкретной задачи.

В базовой комплектации машины присутствует система кондиционирования воздуха, которой управляет датчик автоматики холостого хода. В модели Liebherr 944 используется отдельный контур поворота и гидростатический привод вентилятора. Экскаватор оборудован системой, которая повышает устойчивость при выполнении задач над крепкими скальными породами. Экскаватор может использоваться в любых климатических условиях. За счет специального лакокрасочного покрытия и толстого слоя металла, функции и эффективность работы не нарушаются при температуре от -40 до +65°С, но при этом машина имеет большой вес.

Технические характеристики

Экскаватор не оснащается коробкой передач, что заметно упрощает управление им. Однако передвигаться он может лишь на одной скорости – 5 км/час.

Габаритные параметры модели:

длина – 11400 мм;
высота – 3350 мм;
ширина – 3195 мм;
длина ходовой тележки – 4915 мм;
ширина колеи – 2400 мм;
ширина гусеничных траков – 600 мм;
гусеничная база – 4108 мм.

Масса экскаватора равняется 38840 кг, удельное давление на грунт – 0,78 кг/кв.см.

Высота выгрузки Liebherr 944 достигает 11100 мм, глубина копания – 8900 мм. Машина оснащается ковшом объемом 1-2,5 кубометра с зубьями и ножом из высокопрочного металла. Досягаемость по уровню грунта составляет 13300 мм, высота копания – 14950 мм. спецтехника имеет максимальную силу тяги в 241 кН.

Другие эксплуатационные характеристики экскаватора:

предельная высота разгрузки – 9750 мм;
максимальная глубина копания – 7150 мм;
предельный вылет стрелы по горизонту – 11400 мм.

Дорожный просвет техники составляет 540 мм, радиус поворота платформы – 3471. В течение 1 минуты платформа делает 8 оборотов.

Расход Топлива

Средний показатель расхода топлива для модели Либхер 944 составляет 22,3 л/час. Емкость топливного бака равняется 705 л.

Экскаватор Liebherr 944: технические характеристики

Машина оборудована силовым агрегатом D936L, который работает на дизельном топливе. Мощность двигателя экскаватора Liebherr 944 составляет 180 кВт (245 лошадиных сил). При максимальном крутящем моменте выдается 1800 об/мин. Модель не имеет коробки передач, поэтому экскаватор способен передвигаться только на одной скорости – 5 км/ч. Топливный бак вмещает 705 литров тяжелого дизельного топлива.

Габаритные размеры Экскаватора Liebherr 944 следующие:

Длина – 11400 мм;
Ширина – 3195 мм;
Высота – 3350 мм;
Примерная масса в базовой комплектации – 38840 кг;
Длина ходовой тележки – 4915 мм;
Ширина гусеничных трактов – 600 мм;
Ширина колеи – 2400 мм.

Длина гидравлической калибруемой стрелы составляет 4500 мм, длина рукояти – 2600 мм. Ковш имеет объем 2 м³ и длину 1600 мм. Ковш оборудован ножом и зубьями из высокопрочного металла. Максимальный вылет стрелы в горизонтальном направлении – 11400 мм. Экскаватор может вести работы на высоте до 13000 мм. Разгрузка осуществляется до 9750 мм. Максимальная глубина копания – 7150 мм.

Двигатель

Экскаватор оснащается силовой установкой собственного производства D936L, работающей на дизельном топливе.

Характеристики двигателя:

рабочий объем – 10,5 л;
номинальная мощность – 190 (258) кВт (л.с.);
количество цилиндров – 6;
диаметр цилиндра – 122 мм;
расчетная частота вращения – 1800 об/мин.

Агрегат соответствует нормам экологического стандарта Tier 3 и Stage 3A. Мотор оборудован системой охлаждения нагнетаемого воздуха и турбонагнетателем. функционально двигатель оснащается сажевым фильтром, обеспечивающим максимальную очистку.

Устройство

Конструкцию экскаватора Liebherr 944 отличает довольно низкий уровень централизации тяжести, который передает определенную долю массы на ходовую часть агрегата. Это обеспечивает большую производительность. Среди других преимуществ конструкции следует выделить увеличенную устойчивость при выполнении трудовых процессов и возможность работы со скальными породами и прочными материалами.

Модель даже на неровном основании с малыми характеристиками проседания способна выполнять работы с значительным качеством и производительностью. Либхер 944 считается одним из лидеров по показателю эффективности копания.

Конструкция специализированной техники разработана для тяжелейших рабочих режимов. Она сделана из стали и позволяет одинаково эффективно использовать машину в многообразных отраслях. Большое количество доступного навесного оснащения и несколько вариантов шасси делают модель многофункциональной. При желании владелец может сконфигурировать собственную модификацию под конкретный рабочий процесс.

Liebherr 944 оснащается современной кабиной оператора, оборудованной системой безопасности, кондиционером и радиоприемником. Большие стекла делают обзор с водительского кресла максимальным, помогая оператору в работе. кабина оператора имеет специализированные усиления, которые гарантируют повышенные показатели безопасности водителя. В базовую комплектацию опять же включены защитные приспособления, соответствующие стандартам FOPS, ROPS и FGPS. функционально доступна установка камеры заднего вида, которая увеличивает обзорность и убирает «мертвые зоны».

Уже в базовой модификации идут скоросъемная установка модели Liebherr SW66, дополненная гидроприводом и автоматический механизм смазки. Помимо широкого перечня стандартного оснащения, экскаватор нередко применяется со специализированными креплениями, гидроножницами и грейфером.

Описание и особенности

Одной из моделей линейки экскаваторов является гусеничный экскаватор Liebherr 944. Стоит отметить, что по сравнению с другими немецкими машинами, данная модель является не такой популярной на мировом рынке спецтехники. Но большой спрос все же на модель имеется на российском рынке, поскольку обладает не самыми большими габаритными размерами, что в свою очередь позволяет осуществлять работу в условиях с малым рабочим пространством.

Данный экскаватор, как и большинство других моделей, способен выдерживать весьма экстремальные условия эксплуатации. Все органы машины, системы и узлы обеспечивают максимально безотказную работу даже при температурах от минус 40 градусов Цельсия и до плюс 65 градусов Цельсия, благодаря чему техника особо востребована при работе в северных регионах России. Данным показателем могут выделится не все аналогичные модели, что делает технику одной из лучших в российских условиях эксплуатации.

Благодаря усиленной конструкции гусеничный экскаватор Либхер 944 способен справиться с повышенными нагрузками. В качестве дополнительных опций предусмотрена установка различных типов ходовых платформ и навесного рабочего оборудования. Все это предоставляет возможность потребителю выбрать оптимальную комплектацию экскаватора, способную выполнить определенные виды работ. Само же серийное производство данного экскаватора происходит в Германии на специализированных предприятиях бренда, что дополнительно обеспечивает не только высокое качество, но также и повышенную надежность, которая для подобной техники просто необходима.

Модель имеет удлиненную стрелу, которая по размерам вышла намного длиннее самой модели, что и стало одной из ключевых особенностей. Но, казалось бы, при таком оборудовании техника наиболее склонна к опрокидыванию, однако эту проблему производитель решил посредством продуманной конструкции гусеничной платформы. Таким образом, третья часть от нагрузки на ковш передается на гусеничное шасси, что в паре с задним противовесом обеспечивает отличную устойчивость и позволяет экскаватору работать с довольно тяжелыми грузами.

Стандартная комплектация гусеничного экскаватора Liebherr 944 включает в себя производительный кондиционер, управление которого осуществляется через датчик автоматики холостого хода. Помимо этого техника оснащается специальной системой, обеспечивающей повышенную устойчивость при эксплуатации на неровных поверхностях или же на скальных грунтах. Используемый металл в конструкции модели имеет увеличенную толщину, что в совокупности с лакокрасочным покрытием гарантирует надежную защиту от коррозийных процессов.

В своем классе данная модель стала одной из лучших по большей части благодаря уникальным особенностям, которых в этой модели более чем достаточно. Также все это обеспечивает технике быструю окупаемость, что особо важно в малых строительных организациях.

Отличительной особенностью всей конструкции модели является довольно низкий уровень централизации тяжести, благодаря чему определенная доля массы передается на гусеничную платформу, что позволяет технике без каких-либо проблем выдерживать весьма тяжелые грузы. Также это положительно сказывается и на производительности экскаватора. Другим же преимуществом конструкции является возможность выполнения каких-либо операций со скальными породами и другими материалами, отличающимися повышенной прочностью.

Машина выделяется малыми характеристиками проседания при работе на неровных основаниях. И при этом экскаватор обеспечивает высокое качество производимых работ, а также повышенную производительность. В плане эффективности при выполнении землеройных работ модель Liebherr 944 вполне можно назвать одной из лидирующих.

Следует выделить, что производитель разрабатывал конструкцию техники специально для эксплуатации с высокими нагрузками. Она изготавливается из высокопрочной стали и обеспечивает максимально эффективное использование машины в самых разных сферах деятельности. Высокая универсальность экскаватора обусловлена большим количеством дополнительного навесного оборудования и несколькими вариантами используемой платформы, что позволяет владельцу собрать из всего этого наиболее подходящую вариацию техники для проделывания конкретных задач.

Необходимо выделить также и следующий элемент модели. Экскаватор укомплектован современной кабиной оператора, которая включает в себя надежные системы безопасности (ROPS и FOPS), системы микроклимата (кондиционер и отопительная система), а также качественный радиоприемник. Конструкция кабины отличается довольно большими окнами, обеспечивающими широкую обзорность рабочей площадки. Внутри штатно устанавливается комфортное сидение с несколькими регулировками и пневматической подвеской, которая исключает вибрации. Для достижения повышенного уровня безопасности кабина была дополнена специальными усилениями, гарантирующими надежную защиту на случай опрокидывания экскаватора. Также за безопасность здесь отвечает и современное приспособление FGPS, которое входит в стандартную комплектацию кабины. Помимо зеркал заднего вида, опционально может быть установлена камера, передающая четкое изображение заднего плана. Благодаря ней достигается улучшенный обзор и исключаются возможные мертвые зоны видимости.

Базовая версия модели Либхер 944 оснащена скоросъемной установкой модели Liebherr SW66, которая имеет гидравлический привод и специальный механизм, осуществляющий автоматическое смазывание соединений рабочего оборудования. Как было ранее описано, техника может оснащаться множеством дополнительных агрегатов, расширяющих область применения. Среди таких необходимо выделить гидравлические ножницы, гидравлический отбойный молот, грейферные ковши, рыхлитель, шнековый бур, захват и несколько видов ковшей, отличающихся своей вместимостью. Все перечисленное оборудование является наиболее популярным, а на самом деле этот список содержит гораздо больше навесных агрегатов.

В этой модели используется дизельный шестицилиндровый силовой агрегат, разработанный компанией Liebherr. Двигатель имеет индекс D936L и оснащен непосредственным впрыском, жидкостной системой охлаждения и системой турбонаддува, которая в паре со специальным интеркулером обеспечивает вполне отличные мощностные показатели. Так, агрегат способен развить номинальную мощность на выходе в 190 киловатт, что в переводе составляет 258 лошадиных сил. Двигатель передает мощность напрямую, поскольку данная модель экскаватора не оснащена коробкой переключения передач. Все передвижение техники осуществляется только на одной скорости, а именно в 5 километров в час. Основной особенностью агрегата является вполне хорошая экономичность, что с вместительным топливным баком (705 литров), обеспечивает длительную эксплуатацию без остановки на дозаправку.

Стоимость

В нашей стране новый экскаватор Liebherr 944 купить довольно тяжело. Выпуск базовой модификации в настоящее время завершен, в продаже имеются исключительно специализированные версии. Их стоимость составит порядка 17-18 миллионов рублей. опять же на рынке присутствуют б/у модификации. Подержанный экскаватор Либхер 944 2007-2008 года обойдется в 7-8 миллионов рублей.

Стоимость смены работы на технике будет стоить 50000 рублей. Около 20000-25000 рублей уйдет на оплату доставки машины к месту работы.

Источник

Экскаваторные модели компании Liebherr неслучайно считаются ярким воплощением передовых технологических и инновационных идей. За разработку и создание продуктов здесь отвечают настоящие профессионалы. При этом спецтехника проходит проверку на соответствие строгим государственным нормам. Экскаваторы Либхер в настоящее время представлены множеством базовых модификаций, обладающих схожей комплектацией и различающихся техническими характеристиками.

Модель Liebherr 944 нельзя назвать наиболее популярной. Однако на территории России она довольно распространена. спецтехника является далеко не самой большой по габаритам в линейке производителя.

Для экскаватора свойственна уникальная особенность, которая присуща отдельным версиям продуктов Либхер. Он может эксплуатироваться в по-настоящему экстремальных условиях. Диапазон температур, которые существенно не сказываются на работе машины и эффективности выполнения поставленных задач, составляет от -40 до +65 градусов. Подобным преимуществом могут похвастаться очень немногие экскаваторы. Для России способность работать в тяжелых условиях является очень важным достоинством.

Содержание статьи

1 Видео
2 Технические характеристики
- 2.1 Габаритные параметры модели:
- 2.2 Другие эксплуатационные характеристики экскаватора:
- 2.3 Расход Топлива
3 Двигатель
- 3.1 Характеристики двигателя:
4 Фото
5 Устройство
6 Стоимость
7 Аналоги

Видео

На основе данного экскаватора выпускается несколько специализированных модификаций:

версия Liebher 944B отличается измененными габаритами и оптимизированным мотором. Она оснащается ковшом с другими размерами и объемом.
Liebherr 944 C оборудуется современной гидравлической системой, сокращающей затраты на обслуживание и потребление топлива. Производительность данной модификации несколько выше, чем у стандартного варианта.
